Raineo Stormbox Pipe Life

Raineo Stormbox Pipe Life

Компания PipeLife представляет новый продукт для накопления и инфильтрации дождевых стоков - Raineo® Stormbox®.

Технические характеристики блока Stormbox®:

- Материал полипропилен блок-сополимер (PP-b)

- Цвет зеленый (RAL 6024)

- Габаритные размеры (1200*600*300 мм)

- Масса 8 кг.

- Вместимость 216 дм³ (206 литров)

- Коэффициент полезного объема 95,5%

- диаметры труб соединяемых с боковыми стенками блоков* 110 - 160мм

- диаметры труб соединяемых с верхней стенкой блоков 110 - 200мм

- устойчивость к кратковременным вертикальным нагрузкам 579 кН/м2

- к кратковременным боковым нагрузкам 134 кН/м2

- к долговременным вертикальным нагрузкам 200 кН/м2

- к долговременным боковым нагрузкам 85 кН/м2

* возможно подключение трубы внешним диаметром до 500мм при использовании специального адаптера.

Описание блока Stormbox®.

Ключевым компонентом в инфильтрационной системе Raineo® является высокопрочный решетчатый модуль Stormbox® из полипропилена блок сополимера. Аккумулирующая емкость собирается из необходимого количества блоков словно из кирпичей быстро и без использования спец. техники. Блоки Raineo Stormbox позволяют собирать подземные резервуары для инфильтрации и накопления сточных вод в практически любом требуемом объеме? и любой конфигурации. Каждый блок Stormbox® вмещает в себя 206 литров воды, благодаря своей конструкции полезное использование каждого блока составляет 95,5 % - это поистине выдающийся показатель. Так же такой полезный объем значительно сокращает производимые земляные работы при разработке котлована.

Назначение и преимущества системы ливневой канализации Raineo® Stormbox®.

Система Raineo® Stormbox® способна выполнять две функции: 1. Инфильтрация собранных вод в грунт. При выпадении осадков вода собирается с крыш, площадок, дорог и тротуаров с помощью дождеприемников, дренажных лотков и водоприемных воронок. Собранная вода направляется по канализационным трубам Pragma® в систему очистки поверхностного стока, для отвода воды в грунт система блоков Raineo® Stormbox® оборачивается геотекстилем который выполняет функцию фильтра и защищает систему от попадания внутрь окружающего грунта.

2 .Накопление ливневых вод.

Для накопления ливневых вод система блоков Raineo® Stormbox® оборачивается геомембраной , материал который не пропускает воду, получившийся резервуар работает как регулирующая емкость, в дальнейшем накопленная вода отводится в городскую систему ливневой канализации трубой меньшего диаметра.

Устойчивость блока Stormbox к нагрузкам.

Высокие показатели по устойчивости блока к вертикальным нагрузкам достигаются за счет его конструкции, 40 вертикальных элементов жесткости внутри конструкции блока Stormbox® позволяют использовать инфильтрационные блоки в местах интенсивных транспортных нагрузок. При соблюдении правил проектирования и монтажа, описанных в техническом каталоге, а именно глубины залегания, типа и толщины дорожного покрытия, толщины слоя обратной засыпки и тщательного уплотнения грунта в пазухах котлована, резервуары выдерживают транспортную нагрузку НК-60.

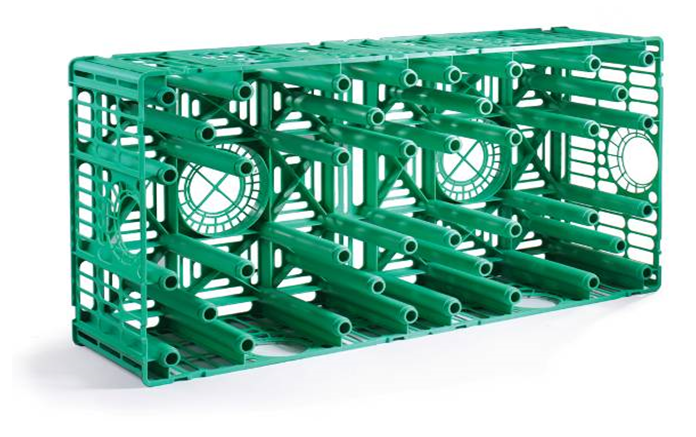

Элементы жесткости блока "Штормбокс"

Система инфильтрационных модулей Raineo® Stormbox® благодаря своим техническим характеристикам обладает рядом ключевых качеств, которые позволяют использовать их когда:

- Отвод поверхностного стока с помощью коллекторов с трубами больших диаметров становится очень дорогим. В этом случаем можно накопить пиковый ливневый сброс в емкости и отвести его через трубу меньшего диаметра в течении большего времени. Как правило, такое решение применяется, когда уже имеется ливневый коллектор, но его диаметра не хватает для отвода увеличившегося сброса.

- Строительство проектируемого объекта будет проводиться в условиях плотной городской застройки при невозможности увеличения диаметра труб ливневой (дождевой) канализации.

- Территория вокруг объекта принадлежит другому собственнику, и существуют трудности согласования прокладывания ливневой канализации через чужую территорию.

- Отсутствуют свободные площадей под аккумулирующий резервуар для накопления дождевой воды с помощью блоков Raineo появляется возможность расположить их под парковкой или дорогой.

- Грунт в который закопана система Stormbox позволяет отводить ливневый сток не в коллектор, а в грунт.

Использование системы "Штормбокс"

Преимущества.

Система «Штормбокс» обладает рядом очевидных преимуществ по сравнению с другими системами инфильтрации и водоотведения:

- Срок службы системы инфильтрационных модулей Stormbox®, составляет не менее 50 лет (заданный срок эксплуатации), что примерно в 2,5 раза больше срока службы систем из железобетона.

- Не требует применения тяжелой строительной техники при монтаже системы (экскаваторы необходимы только при разработке котлована).

- Может без ущерба для системы устанавливаться в зонах испытывающих нагрузки от грузового транспорта.

- Занимает значительно меньше места в сравнении с традиционными системами водоотведения, может устанавливаться в зонах парковок без выделения дополнительных площадей.

- Систему «Штормбокс» можно легко прочищать и проводить инспекцию специальным оборудованием.

Система инфильтрационных модулейStormbox®, позволяет значительно сократить объем земляных работ в сравнении с строительством фильтрационных полей из дренажных труб и траншей наполненных гравием* планируемых для сбора заданного количества дождевой воды, а также талых вод.

*Строительство систем водоотведения является значительно трудоёмким и затратным мероприятием, так например площадь фильтрационных полей составляет от 0,5 до 2 Га что влечет за собой большой объём земляных работ, использование железобетонных колодцев в свою очередь из-за веса элементов колодца предполагает применение специальной техники, кранов, манипуляторов, монтаж системы «штормбокс» можно производить в ручную что является значительным плюсом.

Помимо инфильтрационной и накопительной системы «Штормбокс» существуют также другие системы накопления и водоотведения ливневых вод – это стеклопластиковые емкости и емкости из железобетона, по сравнению с системой Raineo® Stormbox® они обладают рядом недостатков.

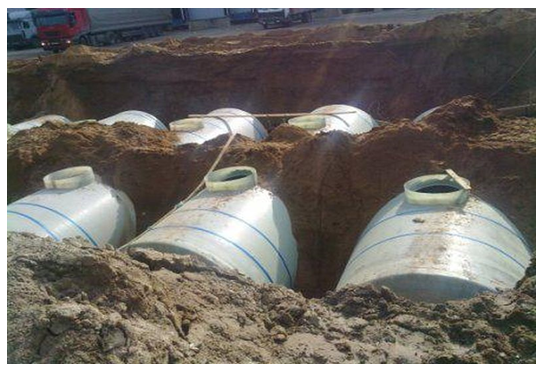

Стеклопластиковые емкости.

Для больших объемов хранения ливневых вод требуются емкости больших размеров, т.е усложняется доставка емкости из-за негабаритных размеров.

Из-за округлых форм емкости возникает необходимость в дополнительных земляных работах, так как круглые емкости не позволяют оптимально заполнить все пространство.

При монтаже системы необходимо использование специальной строительной техники, увеличение земляных работ, проблемы с доставкой емкостей к месту монтажа из-за негабаритных размеров, необходимость выделения специальных площадей. Не возможность могтажа под дорогой или парковкой.

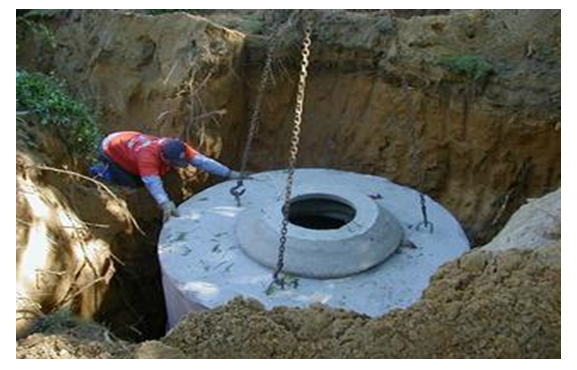

Железобетонные емкости.

Для монтажа конструкций обладающих большим весом необходимо использовать специальную технику – краны, манипуляторы.

Обслуживание и ремонт должен проводиться не менее одного раза в два года, изделия из железобетона менее долговечны и более подвержены воздействию агрессивных сред, для увеличения срока службы необходимо производить футеровку, либо проводить санацию уже действующих емкостей, что влечет за собой дополнительные затраты.

Железобетонная емкость с футеровкой.

При необходимости установки железобетонных емкостей под парковочными зонами необходимо устанавливать дополнительные жесткостные элементы (колонны) для повышения стойкости к нагрузкам.

Обслуживание системы ливневой канализации Raineo® Stormbox® .

Система инфильтрационных блоков Stormbox® должна инспектироваться не менее двух раз в год, для этого над резервуаром устанавливаются специальные инспекционные шахты для ввода инспекционного оборудования, а сбоку резервуара устанавливаются специальные смотровые колодцы для введения в резервуар системы очистки. Помимо подземного резервуара из пластиковых инфильтрационных блоков Stormbox®, неотъемлемой частью Raineo® являются другие продукты компании PipeLife, а именно система полипропиленовых труб и колодцев Pragma®, давно зарекомендовавшая себя на Европейском и Российском рынке.

Расчет. Устойчивость. Монтаж системы ливневой
канализации Raineo® Stormbox®.

Основными параметрами влияющими на объем инфильтрационной системы Stormbox® являются:

- Расход поверхностных сточных вод.

Расход поверхностных сточных вод напрямую зависит от интенсивности осадков и вероятности их выпадения в зависимости от региона где планируется использование инфильтрационной системы Stormbox®, площади планируемого водосбора, типа поверхности водосбора.

- Тип грунта.

Тип грунта определяет скорость инфильтрации воды, чем выше значение категории грунта тем медленнее происходи процесс впитывания воды в грунт. Наилучшими показателями инфильтрации обладают грунты 1 и 2 категорий – супесь, гравий, торф, песок. Инфильтрация в глину невозможна или требует значительного увеличения объема резервуара.

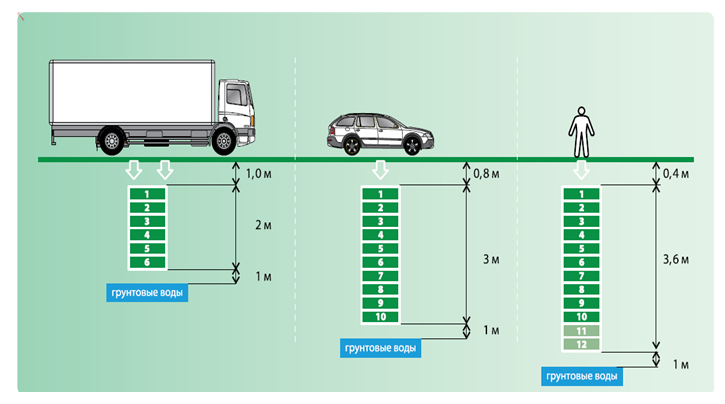

- Уровень грунтовых вод.

Уровень грунтовых вод влияет на высоту резервуара. Резервуар для инфильтрации должен располагаться не менее чем в 0,5 метра над уровнем грунтовых вод. Максимально возможное количество ярусов Stormbox® – 10 (3 метра). Чем ближе к поверхности расположены грунтовые воды, тем меньше ярусов будет в резервуаре.

Для построения инфильтрационных систем более других подходят длинные и высокие резервуары, так как именно такая форма обеспечивает максимально большую площадь боковых стенок резервуара, а именно через них отводится в грунт основная часть поверхностного стока.

Мы готовы помочь Вам выполнить расчет габаритов резервуара Stormbox® , для расчета достаточно будет заполнить опросный лист .

Требования к монтажу.

Резервуары из блоков Stormbox® устойчивы к нагрузке от грузового транспорта при соблюдении следующих требований:

- Толщина дорожной одежды не менее 0,4 м

- Глубина заложения резервуара не менее 0,8 м

- Степень уплотнения грунта 95%

- При монтаже в зеленой зоне толщина слоя грунта над резервуаром должна быть не менее 0,8 м.

Монтаж системы.

Строительство подземных резервуаров для инфильтрации или регулирования потока на основе блоков Stormbox® не требует наличия тяжелой техники так как вес одного блока 8 кг . Установка дренажных блоков и укладка геотекстиля производятся в ручную, строительная техника необходима только для производства земляных работ. Особое внимание следует уделить качественному уплотнению грунта, т.к. это является одним из ключевых факторов влияющих на устойчивость конструкции из блоков к горизонтальным и вертикальным нагрузкам. Бригада, производящая установку блоков Stormbox®, должна быть в обязательном порядке укомплектована виброплитами, для достижения 95% стандартной плотности по Проктору после уплотнения грунта.

При строительстве резервуаров из блоков Stormbox® для инфильтрации в грунт очищенного поверхностного стока, Pipelife рекомендует применять геотекстиль Dupont Typar® ,обладающий высокими прочностными и водопропускными характеристиками и давно применяемый в строительстве дренажных систем.
